型號 |
（Model No.） |
BL-3D-51200 |
|
|
軸數 |
No. of Axis |
5軸 |
|
|
加工線徑 |
input OD of Wire |
硬料hard material Φ4.0～φ8.0mm |
軟料soft materialΦφ5.0 ～φ12.0mm |
|
送線輪數 |
No. of Feeding Round |
4組 |
|
|
送線軸伺服電機功率 |
Power of Wire Feeding Motor |
11.0KW |
|
|
送線軸減速機 |
Send shaft reducer |
1:10 |
|
|
轉臂軸伺服電機功率 |
Power of Turning Motor |
5.5KW |
|
|
切刀軸伺服電機功率 |
Power of Wire Cuter Motor |
1.0KW |
|
|
進退軸伺服電機功率 |
Power of Moving Motor |
1.0KW |
|
|
折角軸伺服電機功率 |
Power of Angle Control Motor |
2.0KW |
|
|
折角減速機 |
Angular speed reducer |
1:10 |
|
|
機器重量 |
Weight of Machine |
3800KG |
|
|
輸入電源 |
Input Power |
380V/50HZ/3PH |
|
|
機器尺寸 （長度X寬度X高度） |
Size of Machine |
3600mm X 1600mm X 2070mm |
|
|
配件名稱 |
品牌產地 |
|
伺服電機 |
SANYO |
|
直線滑軌 |
台灣上銀 |
|
鍵盤 |
羅技 |
|
編碼器 |
SANYO |
|
開關電源 |
台灣明緯 |
|
熒光屏 |
台灣友達 |
|
變頻器 |
台灣台達 |
|
數控係統 |
台灣益圖 |
|
軸承 |
日本NSK |
|
滾珠絲杆 |
台灣上銀 |
|
電腦主板 |
台灣 |
|
減速機 |
德國紐卡特/台灣品宏 |
|
機座材質 |
A3鋼料 |

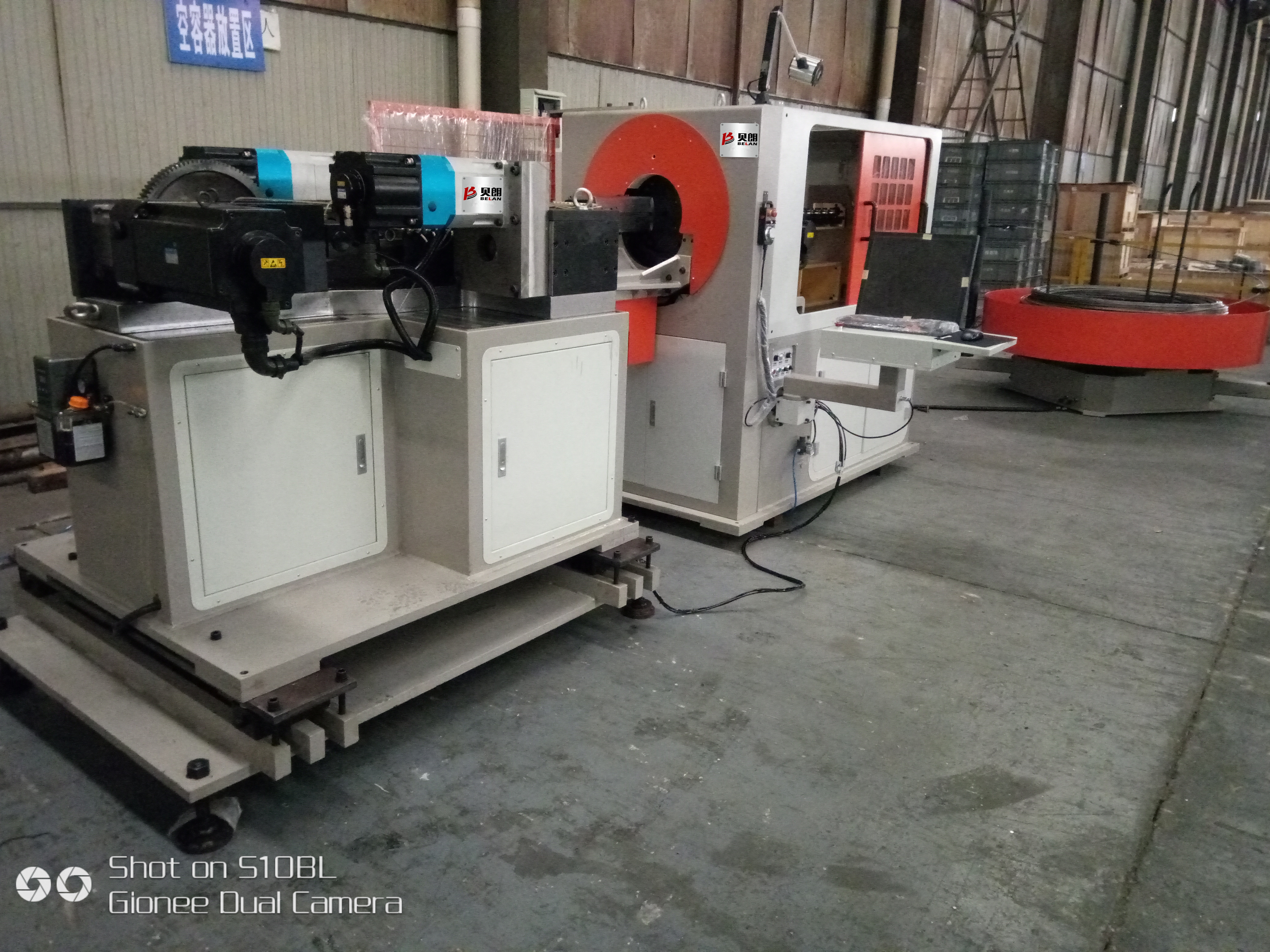

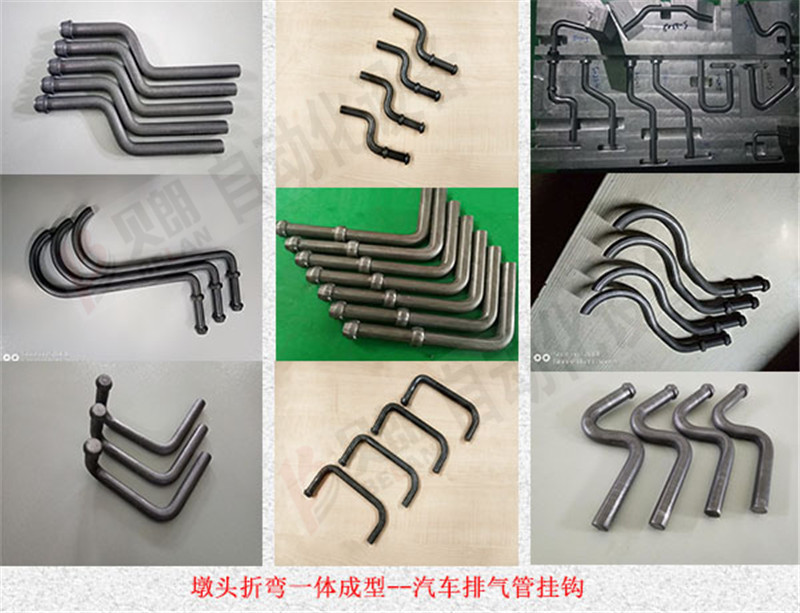

排氣管掛鉤折彎機采用線材折彎機51200機和墩頭機組合，由51200機係統進行控製兩台設備運轉
具體工序如下：
1、折彎機送線材到墩頭機；
2、墩頭機進行套頭，夾套；
3、折彎機抽回線材；
4、折彎機進行折彎成型；
5、折彎機切斷完工。
通過墩頭機和線材折彎機協同處理，全自動一次性完成。
l 結構輕巧，運行快速，采用歐美成型技術，生產精度高，穩定性好；
l 送線和轉臂，既分離又配合，轉頭時，真正實現不轉線，生產更穩定；
l 可以實現推小旋繞比的圓弧和多圓圈，比平板機更方便。
l 軸承、齒輪等重要零部件采用台灣進口配件，設備耐用可靠；采用高速電機，生產速度高於國內同類產品25%以上
l 專業外觀設計，顏值越高，責任越大；
l 邊生產邊調速邊改程序，操作方便，開機、關機、最快速、最慢速折角，角度無變化，
l 連入互聯網，通過手機實現遠程控製，售後服務更方便
l 鋼絲對接機工具的使用，讓機台的換線操作更方便。

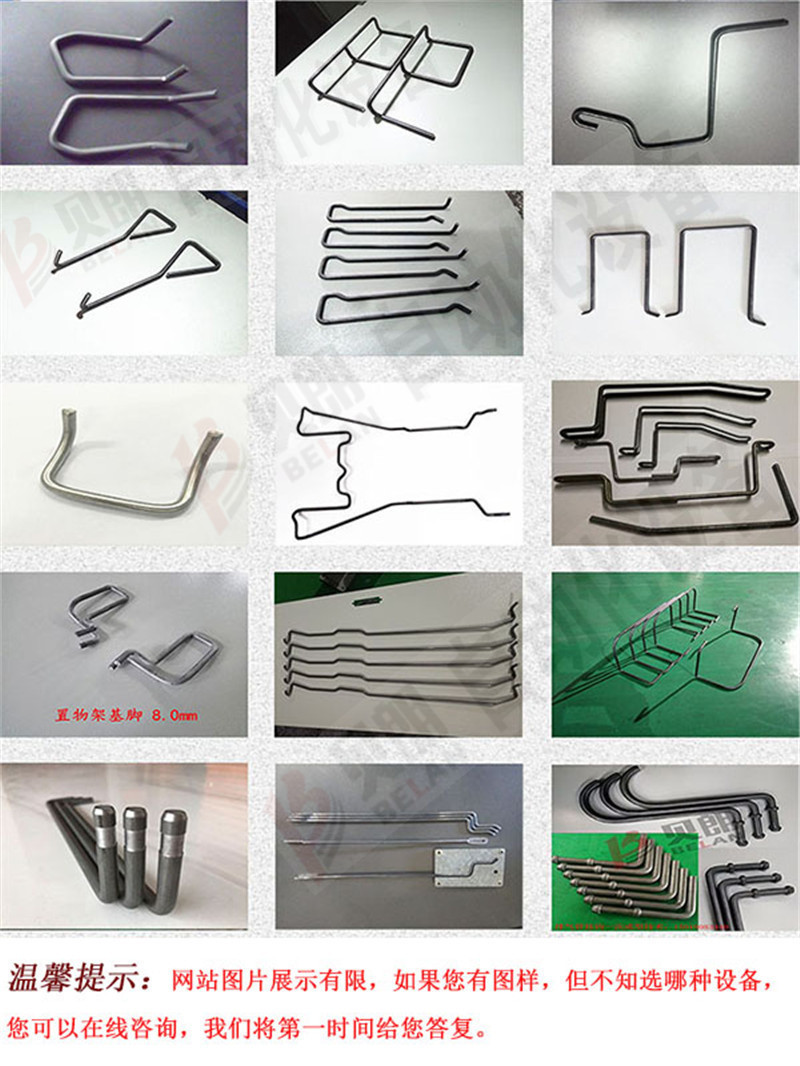

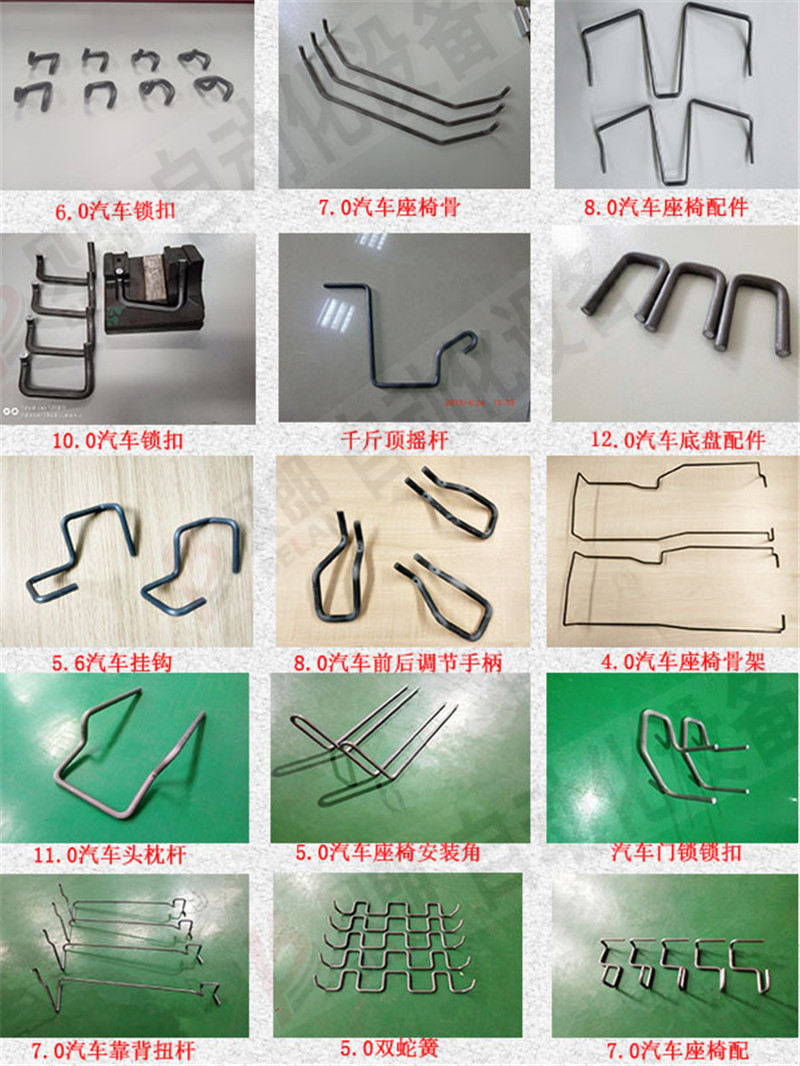

還可以完成更多產品
